Dans le monde complexe de l’ingénierie mécanique, les systèmes de chaîne d’entraînement jouent un rôle central dans la transmission de puissance dans un large éventail d’applications, de la fabrication industrielle aux moteurs automobiles. Au cœur de ces systèmes se trouve un composant qui passe souvent inaperçu mais qui est crucial pour leur fonctionnement efficace et fiable : le tendeur. En tant que fournisseur leader de chaînes d'entraînement de haute qualité, notammentChaîne à rouleaux d'entraînement robuste standard de la série A,Chaîne en acier au carbone série A 80 - 1 80 - 2 80 - 3, etChaîne à rouleaux de transmission à double pas 212A/A2060, je comprends l'importance des tendeurs pour optimiser les performances des systèmes de chaîne d'entraînement.
Comprendre les systèmes de chaîne d'entraînement
Avant d'aborder le rôle des tendeurs, il est essentiel de comprendre les principes de base des systèmes de chaîne d'entraînement. Une chaîne d'entraînement se compose d'une série de maillons interconnectés qui s'engagent dans des pignons pour transférer la puissance d'un arbre à un autre. La chaîne est soumise à diverses forces pendant son fonctionnement, notamment la tension, la friction et l'usure. Ces chaînes sont disponibles en différents types, tels que les chaînes à rouleaux, les chaînes silencieuses et les chaînes à lames, chacune étant conçue pour des applications spécifiques en fonction de facteurs tels que la capacité de charge, la vitesse et les conditions environnementales.

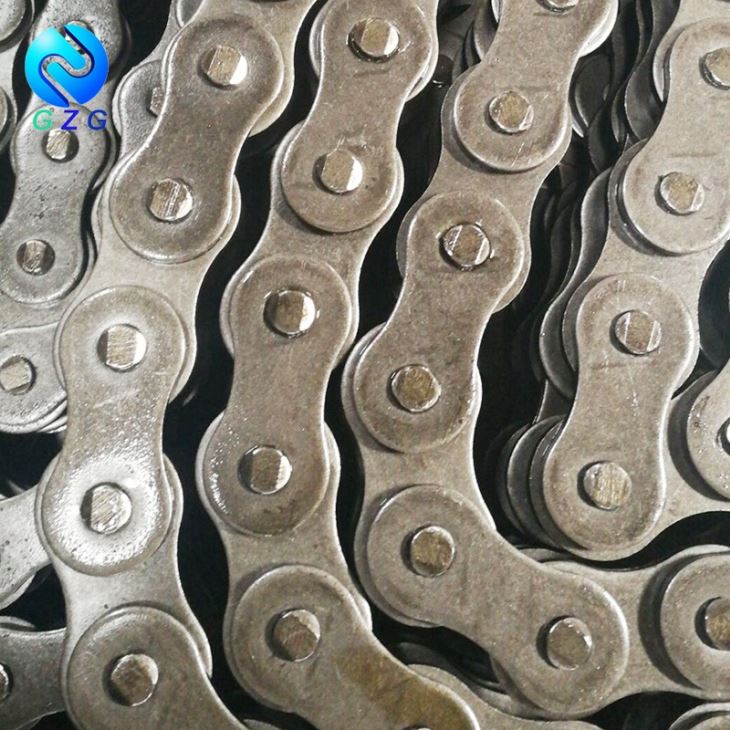

NotreChaîne à rouleaux d'entraînement robuste standard de la série Aest un excellent exemple de chaîne haute performance. Il est conçu pour résister à des charges lourdes et à des applications à grande vitesse, ce qui le rend adapté aux industries telles que l'exploitation minière, la construction et la fabrication de machines lourdes. LeChaîne en acier au carbone série A 80 - 1 80 - 2 80 - 3offre une excellente résistance et durabilité, avec une construction en acier au carbone offrant une résistance à l'usure et à la corrosion. Pendant ce temps, leChaîne à rouleaux de transmission à double pas 212A/A2060est idéal pour les applications où un pas plus long est requis, comme dans les systèmes de convoyeurs.
Le rôle principal des tendeurs
Le rôle principal d'un tendeur dans un système de chaîne de transmission est de maintenir la tension appropriée dans la chaîne. La tension de la chaîne est un facteur critique qui affecte les performances globales et la longévité du système de chaîne d'entraînement. Si la chaîne est trop lâche, cela peut entraîner divers problèmes, notamment une usure prématurée, un glissement de la chaîne et une transmission de puissance imprécise. D’un autre côté, si la chaîne est trop tendue, cela peut provoquer une contrainte excessive sur la chaîne, les pignons et les roulements, entraînant une usure accrue et une défaillance potentielle.
Les tendeurs fonctionnent en appliquant une force contrôlée à la chaîne, garantissant qu'elle reste au niveau de tension optimal tout au long du fonctionnement. Ceci est particulièrement important lors de l'installation initiale de la chaîne et lorsque la chaîne subit une usure et un allongement normaux au fil du temps. Au fur et à mesure que la chaîne s'allonge, le tendeur s'ajuste automatiquement pour compenser l'augmentation de la longueur, maintenant ainsi une tension appropriée et empêchant la chaîne de se desserrer.
Avantages d’une bonne tension de chaîne
Le maintien d'une tension de chaîne correcte grâce à l'utilisation de tendeurs offre plusieurs avantages aux systèmes de chaîne d'entraînement.
1. Efficacité de transmission de puissance améliorée
Lorsque la chaîne est correctement tendue, elle peut s’engager plus efficacement dans les pignons. Cela réduit la quantité d'énergie perdue en raison du glissement et garantit que la puissance est transmise de manière fluide et efficace de l'arbre d'entraînement à l'arbre mené. En conséquence, l’efficacité globale du système de chaîne d’entraînement est améliorée, ce qui entraîne une diminution de la consommation d’énergie et des coûts d’exploitation.
2. Usure réduite
Une tension appropriée aide à répartir la charge uniformément sur la chaîne et les pignons. Cela minimise la concentration de contraintes sur les maillons et les dents individuels, réduisant ainsi l'usure et prolongeant la durée de vie de la chaîne et des pignons. Avec moins d'usure, la fréquence des pièces de rechange est réduite, ce qui entraîne une diminution des coûts de maintenance et des temps d'arrêt du système.
3. Fiabilité améliorée du système
Un système de chaîne de transmission correctement tendu est moins susceptible de connaître des pannes inattendues. Le risque de rupture de chaîne, de dommages aux pignons ou d'autres problèmes mécaniques est considérablement réduit, garantissant ainsi le fonctionnement continu et fiable du système. Ceci est particulièrement important dans les applications critiques où les temps d'arrêt du système peuvent avoir de graves conséquences, comme dans les usines de fabrication ou les systèmes de transport.
Types de tendeurs
Il existe plusieurs types de tendeurs disponibles pour les systèmes de chaîne d'entraînement, chacun ayant ses propres avantages et applications.
1. Tendeurs à ressort
Les tendeurs à ressort sont l'un des types les plus courants. Ils utilisent un ressort pour appliquer une force constante à la chaîne, compensant ainsi l'allongement de la chaîne et maintenant la tension. Ces tendeurs sont de conception relativement simple et conviennent à une large gamme d'applications. Ils peuvent être facilement ajustés pour s'adapter à différentes tailles de chaînes et conditions de fonctionnement.
2. Tendeurs hydrauliques
Les tendeurs hydrauliques utilisent la pression hydraulique pour appliquer une tension à la chaîne. Ils offrent un contrôle de tension précis et cohérent et sont capables de gérer des applications à charge élevée. Les tendeurs hydrauliques sont souvent utilisés dans les machines industrielles lourdes, où une tension précise est cruciale pour un fonctionnement fiable.
3. Tendeurs automatiques
Les tendeurs automatiques sont conçus pour s'ajuster automatiquement en fonction des conditions de fonctionnement du système de chaîne d'entraînement. Ils utilisent des capteurs et des mécanismes de contrôle pour surveiller la tension de la chaîne et effectuer les ajustements en temps réel si nécessaire. Ces tendeurs sont idéaux pour les applications où la chaîne est soumise à des charges ou des vitesses variables, garantissant une tension optimale à tout moment.
Considérations pour la sélection du tendeur
Lors de la sélection d'un tendeur pour un système de chaîne de transmission, plusieurs facteurs doivent être pris en compte.
1. Type et taille de chaîne
Différents types de chaînes nécessitent des forces de tension différentes. Par exemple, une chaîne à rouleaux robuste comme notreChaîne à rouleaux d'entraînement robuste standard de la série Apeut nécessiter un tendeur plus robuste qu'une chaîne plus légère. La taille de la chaîne affecte également les exigences de tension, car les chaînes plus grandes nécessitent généralement une tension plus élevée pour garantir un bon engagement avec les pignons.
2. Conditions de fonctionnement
L'environnement de fonctionnement du système de chaîne d'entraînement joue un rôle crucial dans la sélection du tendeur. Des facteurs tels que la température, l’humidité, la poussière et les vibrations peuvent tous affecter les performances du tendeur. Par exemple, dans des environnements à haute température, un tendeur avec des matériaux résistants à la chaleur peut être nécessaire. Dans les environnements poussiéreux ou sales, un tendeur scellé peut empêcher la contamination et garantir un fonctionnement fiable.
3. Charge et vitesse
La charge et la vitesse à laquelle le système de chaîne d'entraînement fonctionne déterminent la quantité de tension requise. Des charges et des vitesses plus élevées nécessitent généralement une tension plus élevée pour empêcher le glissement de la chaîne et garantir une transmission de puissance efficace. Par conséquent, le tendeur doit être sélectionné pour répondre aux exigences spécifiques de charge et de vitesse de l’application.
Conclusion
En conclusion, les tendeurs font partie intégrante des systèmes de chaîne d'entraînement, jouant un rôle crucial dans le maintien d'une tension de chaîne appropriée, l'amélioration de l'efficacité de la transmission de puissance, la réduction de l'usure et l'amélioration de la fiabilité du système. En tant que fournisseur de chaînes de transmission, nous comprenons l'importance de fournir des chaînes de haute qualité et des tendeurs compatibles pour répondre aux divers besoins de nos clients.
Que vous soyez dans l'industrie manufacturière, l'automobile ou dans tout autre secteur qui repose sur des systèmes de chaîne d'entraînement, il est essentiel de choisir le tendeur adapté à votre application. NotreChaîne à rouleaux d'entraînement robuste standard de la série A,Chaîne en acier au carbone série A 80 - 1 80 - 2 80 - 3, etChaîne à rouleaux de transmission à double pas 212A/A2060sont conçus pour fonctionner de manière transparente avec une variété de tendeurs afin de garantir des performances optimales.
Si vous souhaitez en savoir plus sur nos chaînes de transmission et tendeurs, ou si vous avez des exigences spécifiques pour votre système de chaîne de transmission, nous vous invitons à nous contacter pour des discussions d'approvisionnement. Notre équipe d’experts est prête à vous aider à trouver les meilleures solutions pour vos besoins.
Références
- "Conception d'ingénierie mécanique" par Joseph E. Shigley, Charles R. Mischke et Richard G. Budynas.
- « Entraînements par chaîne : sélection, installation et maintenance » par l'American Chain Association.
